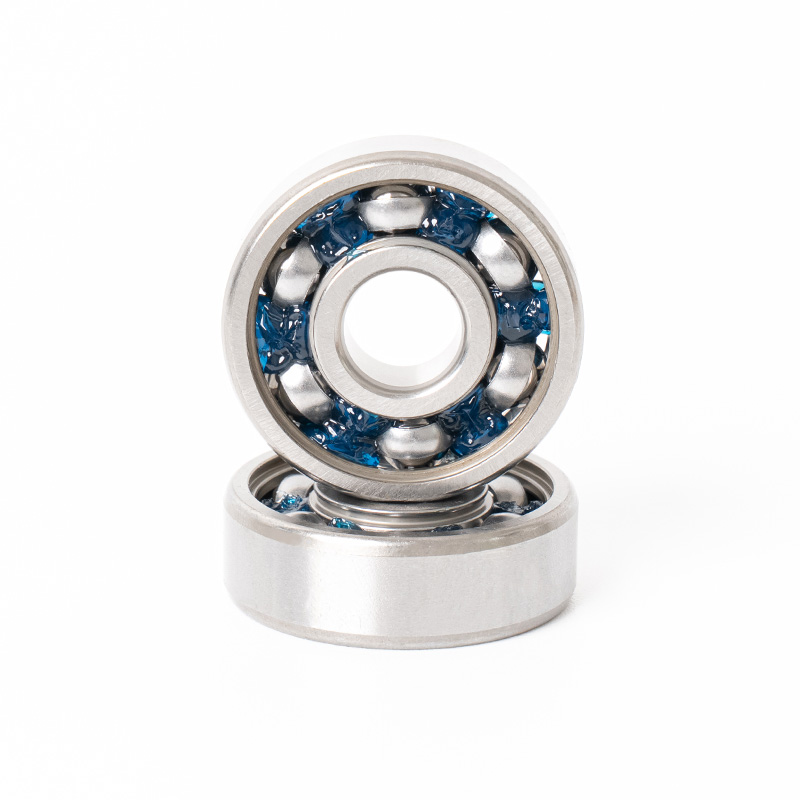

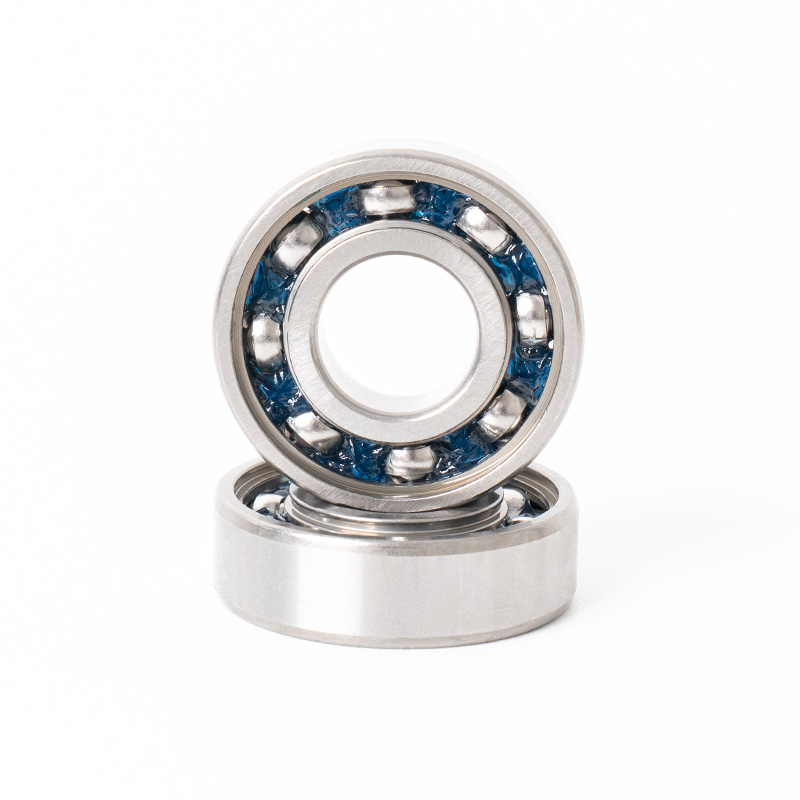

Rolamentos rígidos de esferas abertos
Rolamentos rígidos de esferas abertos
Rolamentos rígidos de esferas abertos
Rolamentos rígidos de esferas abertos

Rolamentos rígidos de esferas abertos

Os rolamentos rígidos de esferas abertos são o tipo mais comum e simples de rolamento. Sua característica notável é que não há dispositivo de vedação entre os anéis interno e externo do rolamento, e os elementos rolantes e as gaiolas estão abertos. Como não há vedações ou tampas contra poeira, os rolamentos abertos podem facilmente adicionar e substituir lubrificantes, o que ajuda a manter o interior do rolamento limpo e a reduzir as temperaturas operacionais. Este projeto torna os rolamentos rígidos de esferas abertos adequados para uso em condições com boas condições de lubrificação e um ambiente relativamente limpo, especialmente para equipamentos mecânicos que exigem manutenção frequente do rolamento e requisitos de alta velocidade. Eles podem suportar grandes cargas radiais e também têm uma certa capacidade de carga axial bidirecional e são amplamente aplicáveis. Os rolamentos abertos são padronizados em tamanho, cobrindo uma variedade de tamanhos de diâmetro interno e externo, que são convenientes para vários projetos de estrutura mecânica.
Obtenha uma cotação
PRÉV：Rolamentos rígidos de esferas selados 2RZPRÓXIMO：Rolamentos rígidos de esferas série 6300
  • Parâmetro
  • Contate-nos

  • Série 6000

    Rolamento
    Não.     		Furo
    d
    milímetrosmilímetrosmilímetrosmilímetrosmilímetrosmilímetrosmmin.     		OD
    D
    milímetrosmilímetrosmilímetrosmilímetrosmilímetrosmilímetrosmmin.     		Largura
    B
    milímetrosmilímetrosmilímetrosmilímetrosmilímetrosmilímetrosmmin.     		Gharnfer
    mmin
    mm     		Classificação de carga Complemento de bola Velocidade máxima de esgotamento Peso/Conjunto
    Dinâmico
    cr     		Estático
    cr     		Não. Tamanho
    mm     		Graxa
    rpm     		Petróleo
    rpm     		Kg/conjunto
    6000 10 0.3937 26 1.0236 8 0.3150 0.3 4.55 1.95 7 4.763 29000 34000 0.019
    6001 12 0.4724 28 1.1024 8 0.3150 0.3 5.1 2.39 8 4.763 26000 30000 0.021
    6002 15 0.5906 32 1.2598 9 0.3543 0.3 5.6 2.84 9 4.763 22000 26000 0.035
    6003 17 0.6693 35 1.3780 10 0.3937 0.3 6.8 3.35 10 5 20000 24000 0.040
    6004 20 0.7874 42 1.6535 12 0.4724 0.6 9.4 5.05 9 6.35 18000 21000 0.068
    6005 25 0.9843 47 1.8504 12 0.4724 0.6 10.1 5.85 10 6.35 15000 18000 0.079
    6006 30 1.1811 55 2.1645 13 0.5118 1.0 13.2 8.3 11 7.144 13000 15000 0.113
    6007 35 1.3779 62 2.4409 14 0.5512 1.0 16.0 10.3 11 7.938 12000 14000 0.149
    6008 40 1.5748 68 2.6772 15 0.5906 1.0 16.8 11.5 12 7.938 10000 12000 0.185
    6009 45 1.7716 75 2.9528 16 0.6299 1.0 21.0 15.1 12 8.731 9200 11000 0.231
    6010 50 1.9650 80 3.1496 16 0.6299 1.1 21.8 16.6 13 8.731 8400 9800 0.256
    6011 55 2.1653 90 3.5433 18 0.7087 1.1 28.3 21.2 12 11.000 7700 9000 0.388
    6012 60 2.3620 95 3.740 18 0.7087 1.1 29.5 23.2 13 11.000 7000 8300 0.414
    6013 65 2.5590 100 3.9370 18 0.7087 1.1 30.5 25.2 13 11.112 6500 7700 0.421
    6014 70 2.7559 110 4.3307 20 0.7874 1.1 38.0 31.0 13 12.303 6100 7100 0.604
    6015 75 2.9528 115 4.5276 20 0.7874 1.1 39.5 33.5 14 12.303 5700 6700 0.649
    6016 80 3.1496 125 4.9213 22 0.8661 1.1 47.5 40.0 14 13.494 5300 6200 0.854
    6017 85 3.3465 130 5.1181 22 0.8661 1.1 49.5 43.0 14 14.000 5000 5900 0.89
    6018 90 3.5433 140 5.5118 24 0.9449 1.5 58.0 49.5 14 15.081 4700 5600 1.02
    6019 95 3.7402 145 5.7087 24 0.9449 1.5 60.5 54.0 14 15.081 4500 5300 1.08
    6020 100 3.9370 150 5.9055 24 0.9449 1.5 60.0 54.0 14 16.000 4200 5000 1.15

    Série 6200

    Rolamento
    Não.     		Furo
    d
    milímetrosmilímetrosmilímetrosmilímetrosmilímetrosmilímetrosmmin.     		OD
    D
    milímetrosmilímetrosmilímetrosmilímetrosmilímetrosmilímetrosmmin.     		Largura
    B
    milímetrosmilímetrosmilímetrosmilímetrosmilímetrosmilímetrosmmin.     		Gharnfer
    mmin
    mm     		Classificação de carga Complemento de Bola Velocidade máxima de esgotamento Peso/Conjunto
    Dinâmico
    cr     		Estático
    cr     		Não. Tamanho
    mm     		Graxa
    rpm     		Petróleo
    rpm     		Kg/conjunto
    6200 10 0.3937 30 1.1811 9 0.3543 0.6 5.1 2.39 8 4.763 25000 30000 0.032
    6201 12 0.4724 32 1.2598 10 0.3937 0.6 6.1 2.75 7 5.953 22000 26000 0.037
    6202 15 0.5906 35 1.3779 11 0.4331 0.6 7.75 3.6 8 5.953 19000 23000 0.045
    6203 17 0.6693 40 1.5748 12 0.4724 0.6 9.6 4.6 8 6.747 18000 21000 0.066
    6204 20 0.7874 47 1.8504 14 0.5512 1.0 12.8 6.65 8 7.938 16000 18000 0.106
    6205 25 0.9843 52 2.0472 15 0.5906 1.0 14.0 7.85 9 7.938 13000 15000 0.128
    6206 30 1.1811 62 2.4409 16 0.6299 1.0 19.5 11.3 9 9.525 11000 13000 0.199
    6207 35 1.3779 72 2.8346 17 0.6693 1.1 25.7 15.3 9 11.112 9800 11000 0.288
    6208 40 1.5748 80 3.1496 18 0.7087 1.1 29.1 17.8 9 12.0 8700 10000 0.366
    6209 45 1.7716 85 3.3465 19 0.7480 1.1 32.5 20.4 10 12.0 7800 9200 0.398
    6210 50 1.9650 90 3.5433 20 0.7841 1.1 35.0 23.2 10 12.7 7100 8300 0.454
    6211 55 2.1653 100 3.9370 21 0.8268 1.5 43.5 29.2 10 14.288 6400 7600 0.601
    6212 60 2.3620 110 4.3307 22 0.8661 1.5 52.5 36.0 10 15.081 6000 7000 0.783
    6213 65 2.5590 120 7.7244 23 0.9055 1.5 57.5 40.0 10 16.669 5500 6500 0.99
    6214 70 2.7559 125 4.9213 24 0.9449 1.5 62.0 44.0 11 16.669 5100 6000 1.07
    6215 75 2.9528 130 5.1181 25 0.9843 1.5 66.0 49.5 11 17.462 4800 5600 1.18
    6216 80 3.1496 140 5.7087 26 1.0236 2.0 72.5 53.0 11 18.256 4500 6300 1.40
    6217 85 3.3465 150 5.9055 28 1.1024 2.0 83.5 64.0 11 19.844 4200 5000 1.79
    6218 90 3.5433 160 6.2992 30 1.1811 2.0 96.0 71.5 10 22.225 4000 4700 2.15
    6219 95 3.7402 170 6.6929 32 1.2598 2.1 109 82.0 10 24.0 3700 4400 2.62
    6220 100 3.9370 180 7.0866 34 1.3386 2.1 122 93.0 10 25.4 3500 4200 3.14

    Série 6300

    Rolamento
    Não.     		Furo
    d
    milímetrosmilímetrosmilímetrosmilímetrosmilímetrosmilímetrosmmin.     		OD
    D
    milímetrosmilímetrosmilímetrosmilímetrosmilímetrosmilímetrosmmin.     		Largura
    B
    milímetrosmilímetrosmilímetrosmilímetrosmilímetrosmilímetrosmmin.     		Gharnfer
    mmin
    mm     		Classificação de carga Complemento de Bola Velocidade máxima de esgotamento Peso/Conjunto
    Dinâmico
    cr     		Estático
    cr     		Não. Tamanho
    mm     		Graxa
    rpm     		Petróleo
    rpm     		Kg/conjunto
    6300 10 0.3937 35 1.3779 11 0.4331 0.6 8.2 3.5 6 7.144 23000 27000 0.053
    6301 12 0.4724 37 1.4567 12 0.4724 1.0 9.7 4.2 6 7.938 20000 24000 0.06
    6302 15 0.5906 42 1.6535 13 0.5118 1.0 11.4 5.45 7 7.938 17000 21000 0.082
    6303 17 0.6693 47 1.8504 14 0.5512 1.0 13.5 6.55 7 8.731 16000 19000 0.115
    6304 20 0.7874 52 2.0472 15 0.5906 1.1 15.9 7.90 7 9.525 14000 17000 0.144
    6305 25 0.9843 62 2.4409 17 0.6693 1.1 21.2 10.90 7 11.500 12000 14000 0.232
    6306 30 1.1811 72 2.8346 19 0.7480 1.1 26.7 15.0 8 12.000 10000 12000 0.36
    6307 35 1.3779 80 3.1496 21 0.8268 1.5 33.5 19.1 8 13.494 8800 10000 0.457
    6308 40 1.5748 90 3.5433 23 0.9055 1.5 40.5 24.0 8 15.081 7800 9200 0.63
    6309 45 1.7716 100 3.9370 25 0.9843 1.5 53.0 32.0 8 17.462 7000 8200 0.814
    6310 50 1.9650 110 4.3307 27 1.0630 2.0 62.0 38.5 8 19.05 6400 7500 1.07
    6311 55 2.1653 120 4.7244 29 1.1417 2.0 71.5 45.0 8 20.638 5800 6800 1.37
    6312 60 2.3620 130 5.1181 31 1.2205 2.1 82.0 52.0 8 22.225 5400 6300 1.73
    6313 65 2.5590 140 5.7087 33 1.2992 2.1 92.5 60.0 8 24.0 4900 5800 2.08
    6314 70 2.7559 150 5.9055 35 1.3780 2.1 104.0 68.0 8 25.40 4600 5400 2.52
    6315 75 2.9528 160 6.2992 37 1.4567 2.1 113 77.0 8 26.988 4300 5000 3.02
    6316 80 3.1496 170 6.6929 39 1.5354 2.1 123 86.5 8 28.575 4000 4700 3.59
    6317 85 3.3465 180 7.0866 41 1.6142 3.0 133 970 8 30.1625 3800 4500 4.23
    6318 90 3.5433 190 7.4803 43 1.6929 3.0 143 107 8 31.75 3600 4200 4.91
    6319 95 3.7402 200 7.8740 45 1.7717 3.0 153 119 B 34.000 3300 3900 5.67
    6320 100 3.9370 210 8.2677 47 1.8504 3.0 173 141 8 36.512 3200 3700 7.00
    Série 6000
    Modelo de rolamento Nível Material do anel
    6000 ZV2 GCR15
    6001 ZV2 GCR15
    6002 ZV2 GCR15
    6003 ZV2 GCR15
    6004 ZV2 GCR15
    6005 ZV2 GCR15
    6006 ZV2 GCR15
    6007 ZV2 GCR15
    6008 ZV2 GCR15
    6009 ZV2 GCR15

    Série 6200
    Modelo de rolamento Nível Material do anel
    6200 ZV3 GCR15
    6201 ZV3 GCR15
    6202 ZV3 GCR15
    6203 ZV3 GCR15
    6204 ZV2 GCR15
    6205 ZV2 GCR15
    6206 ZV2 GCR15
    6207 ZV2 GCR15
    6208 ZV2 GCR15
    6209 ZV2 GCR15

    Série 6300
    Modelo de rolamento Nível Material do anel
    6300 ZV3 GCR15
    6301 ZV3 GCR15
    6302 ZV3 GCR15
    6303 ZV2 GCR15
    6304 ZV2 GCR15
    6305 ZV2 GCR15
    6306 ZV2 GCR15
    6307 ZV2 GCR15
    6308 ZV2 GCR15
    6309 ZV2 GCR15

Produtos Relacionados

Sobre YIFENG

A empresa é uma empresa profissional envolvida no desenvolvimento e produção de rolamentos rígidos de esferas em miniatura de pequeno e médio porte, os produtos são amplamente utilizados em uma variedade de micromotores, eletrodomésticos, equipamentos de comunicação, equipamentos médicos, esportivos, máquinas têxteis, transporte e outros campos. A empresa tem mais de 200 funcionários e cobre uma área de mais de 6.000 metros quadrados. A capacidade de produção anual é de 25 milhões de aparelhos. Com a linha de produção de rolamentos automatizados de micro, pequeno e médio porte de tecnologia avançada doméstica de 'controle de etapa de microcomputador', com forte força técnica e processamento de precisão, equipamentos de teste, equipados profissionalmente com instituições de medição e inspeção física e química, todos os instrumentos e equipamentos atingiram o nível de liderança.

NINGBO YIFENG BEARING CO.,LTD.

Somos um parceiro confiável que transforma nossa experiência no sucesso do seu projeto.

Certificado de Honra

NOTÍCIAS
Conhecimento da Indústria

Qual é a diferença estrutural entre rolamentos rígidos de esferas abertos e rolamentos selados?

Introdução aos rolamentos rígidos de esferas
Os rolamentos rígidos de esferas estão entre os rolamentos mais utilizados devido à sua estrutura simples, versatilidade e capacidade de lidar com cargas radiais e axiais. Eles são padronizados em tamanho, o que os torna fáceis de integrar em diferentes sistemas mecânicos. No entanto, dependendo da aplicação e das condições ambientais, os rolamentos rígidos de esferas podem ser classificados em tipo aberto e tipo selado. A principal distinção entre estes dois reside no seu design estrutural, particularmente se estão incluídos dispositivos de vedação de proteção.

Características estruturais de rolamentos rígidos de esferas abertos
Rolamentos rígidos de esferas abertos não possuem nenhum dispositivo de vedação entre os anéis interno e externo. Os corpos rolantes e a gaiola ficam expostos, o que permite a adição ou substituição fácil de lubrificantes. Esta característica estrutural os torna adequados para aplicações onde o ambiente é limpo, as condições de lubrificação são bem mantidas e onde é necessária manutenção frequente. A ausência de vedações também ajuda a reduzir o atrito, tornando os rolamentos abertos ideais para operação em alta velocidade. No entanto, eles são mais vulneráveis ​​à poeira, umidade e outros contaminantes.

Características estruturais de rolamentos rígidos de esferas vedados
Por outro lado, os rolamentos rígidos de esferas vedados são equipados com dispositivos de vedação, geralmente vedações de borracha ou blindagens metálicas, em um ou ambos os lados do rolamento. Essas vedações são projetadas para manter os lubrificantes dentro do rolamento, evitando a entrada de poeira, sujeira e outros contaminantes. As estruturas de vedação também ajudam a reduzir a necessidade de manutenção frequente, pois o rolamento retém a lubrificação por mais tempo. No entanto, devido à vedação adicional, os rolamentos vedados geralmente apresentam níveis de atrito mais elevados em comparação com os rolamentos abertos, o que pode limitar ligeiramente a sua velocidade máxima de operação.

Análise Estrutural Comparativa
A diferença estrutural mais fundamental entre os tipos abertos e selados reside na integração ou não de um elemento de vedação. O componente de vedação influencia os métodos de lubrificação, a frequência de manutenção e a resistência às condições externas. A tabela a seguir resume a comparação estrutural:

Recurso Rolamentos rígidos de esferas abertos Rolamentos rígidos de esferas selados
Selo/Escudo Nenhum, design aberto Vedações de borracha ou proteções metálicas em um/ambos os lados
Lubrificação Facilmente adicionado ou substituído Pré-preenchido, substituição limitada
Proteção contra contaminantes Baixo, depende do ambiente Alto, protege contra poeira e umidade
Nível de fricção Baixo, adequado para altas velocidades Maior devido ao elemento de vedação
Manutenção Lubrificação frequente necessária Manutenção mínima necessária

Impacto da Estrutura no Desempenho
As diferenças estruturais entre rolamentos abertos e selados afetam diretamente o seu desempenho. Os rolamentos abertos, com baixo atrito, são adequados para aplicações de alta velocidade onde a lubrificação constante pode ser garantida. Os rolamentos vedados, com seus elementos de proteção, são mais estáveis ​​em ambientes empoeirados ou úmidos e requerem manutenção menos frequente. Essas diferenças permitem que os engenheiros selecionem o tipo apropriado com base nas condições de trabalho do maquinário.

Aplicações de rolamentos rígidos de esferas abertos
Os rolamentos abertos são comumente usados em aplicações como motores de alta velocidade, instrumentos de precisão e ambientes onde são mantidas condições operacionais limpas. Sua estrutura permite acesso direto à lubrificação, tornando-os adequados para sistemas com dispositivos de lubrificação centralizada. Indústrias como máquinas têxteis, máquinas-ferramentas e micromotores muitas vezes se beneficiam de projetos abertos quando ciclos frequentes de lubrificação são viáveis.

Aplicações de rolamentos rígidos de esferas selados
Os rolamentos vedados são preferidos em ambientes onde a contaminação é uma preocupação, como em eletrodomésticos, componentes automotivos e máquinas agrícolas. Dado que a sua estrutura impede a entrada de pó e humidade, são particularmente úteis em equipamentos que funcionam em condições exteriores ou industriais. Sua lubrificação independente também os torna ideais para máquinas onde o acesso para manutenção é limitado.

Caso NINGBO YIFENG BEARING CO., LTD.
NINGBO YIFENG ROLAMENTO CO., LTD. é um fabricante profissional envolvido no desenvolvimento e produção de rolamentos rígidos de esferas em miniatura de pequeno e médio porte. Com mais de 200 funcionários e uma capacidade de produção anual de 25 milhões de conjuntos, a empresa fornece rolamentos amplamente utilizados em micromotores, eletrodomésticos, equipamentos de comunicação, dispositivos médicos, máquinas têxteis e sistemas de transporte. Suas avançadas linhas de produção automatizadas, apoiadas por controle de etapas por microcomputador, permitem produzir rolamentos do tipo aberto e selado que atendem a diversos requisitos de aplicação. Ao integrar uma forte força técnica com equipamentos de teste de precisão, a empresa garante que seus produtos mantenham a estabilidade sob diferentes condições operacionais.

Diretrizes de Seleção Estrutural
A decisão entre rolamentos abertos e vedados geralmente depende de fatores como velocidade de operação, limpeza ambiental e acessibilidade para manutenção. Os engenheiros normalmente consideram o seguinte ao selecionar:

Condição Tipo recomendado Razão
Ambiente limpo, operação em alta velocidade Rolamento aberto Menor atrito, fácil relubrificação
Ambiente empoeirado ou úmido Rolamento selado Melhor proteção contra contaminantes
Possibilidade de manutenção frequente Rolamento aberto Lubrificação can be replenished easily
Acesso limitado para manutenção Rolamento selado Lubrificação pré-lubrificada e de longa duração

Considerações de longo prazo
Na operação de longo prazo, os rolamentos abertos podem exigir monitoramento e manutenção mais consistentes para evitar desgaste prematuro devido à contaminação. Por outro lado, os rolamentos vedados, embora exijam menos manutenção, podem eventualmente sofrer degradação do lubrificante que não pode ser reabastecido sem a desmontagem do rolamento. Portanto, a escolha estrutural deve ser equilibrada com a vida útil esperada e o ambiente operacional do maquinário.

Vantagens e limitações de cada estrutura
As diferenças estruturais oferecem vantagens e limitações distintas. Os rolamentos abertos são vantajosos para sistemas de alta velocidade e de fácil manutenção, mas são limitados pela sua vulnerabilidade à contaminação. Os rolamentos vedados são vantajosos em termos de durabilidade em ambientes agressivos, mas são limitados no desempenho em alta velocidade devido ao atrito de vedação. Compreender essas compensações é essencial para projetar equipamentos confiáveis.
